弱电方案怎么做

Rank: 2

发表于 2016-6-21 18:01 |显示全部帖子

一/方案步骤:

1. 沟通需求(现场或图纸)

2. 设计平面图、拓扑图

3. 列清单、选产品、做报价

4. 套路模板改编……

一个弱电工程方案,可能打印出来几十页,但真正要做的关键只有3步:

首先与客户沟通了解项目需求,需要做哪些子系统,各自需要什么功能与点位数量

然后就是把客户的需求在平面图上标注功能点位,再理清系统架构、设计拓扑图,进行功能设备选型

第三步根据拓扑图与点位图,计算设备、线材、辅材、工时等数量与成本,结合竞争情况做报价!

有了以上三步主体内容,小项目就可以直接签合同开干啦。正规招投标项目,再用方案模板来修改填充......现在网络资讯非常丰富,相信大家找模板都不是问题,攻城宝典公众号也将开放一些行业弱电方案模板,供大家下载。

做弱电方案需求,最好能拿到平面图纸,图上作业既能提高沟通效率、又能准确计算工程量。但拿不到图纸,甚至客户没有图纸的情况也很多,以往我们就只能手绘草图,做方案时再用CAD软件制图,不仅工作量巨大,难度也是很多中小工程商难以入门的。


二、

CAD图纸

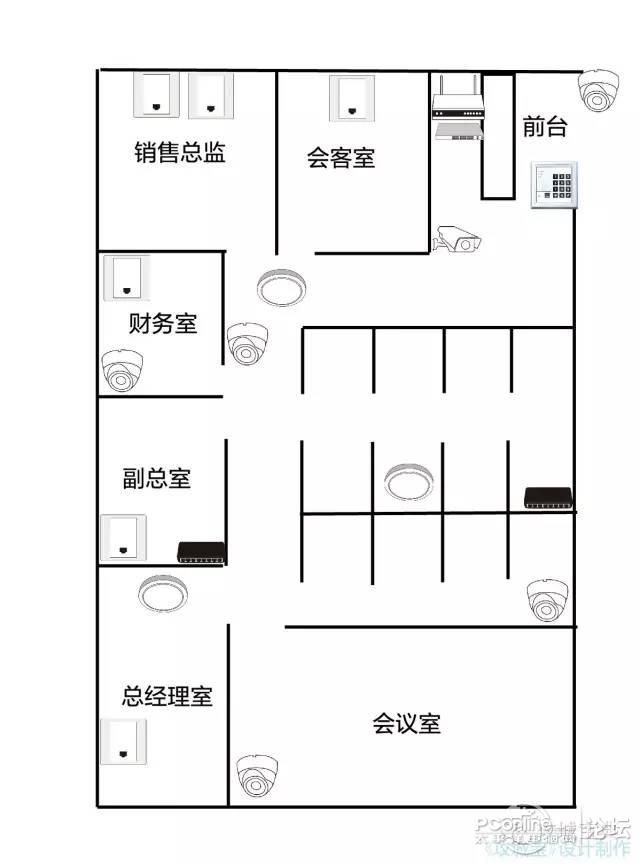

点位图






目前,弱电子系统大部分都IP化,网络拓扑架构是整体设计的基础。

网络终端设备的性能和数量,决定接入层交换机的规格与数量。接入端口速度、是否POE供电、是否端口VLAN,上行带宽是否需要千兆、是否采用光纤,这几点是接入层交换机选型的主要依据。

整个系统的规模较大,我们就要考虑汇聚层承上启下。如果规模小,可以也省略汇聚层。

一般来讲,子系统划分、网段划分、虚拟专网设计、三层路由规划、核心链路冗余备份等系统级功能,在核心层来规划实施。本期视频,我们只讲方案的逻辑系统,具体应用以后再逐个展开分享。

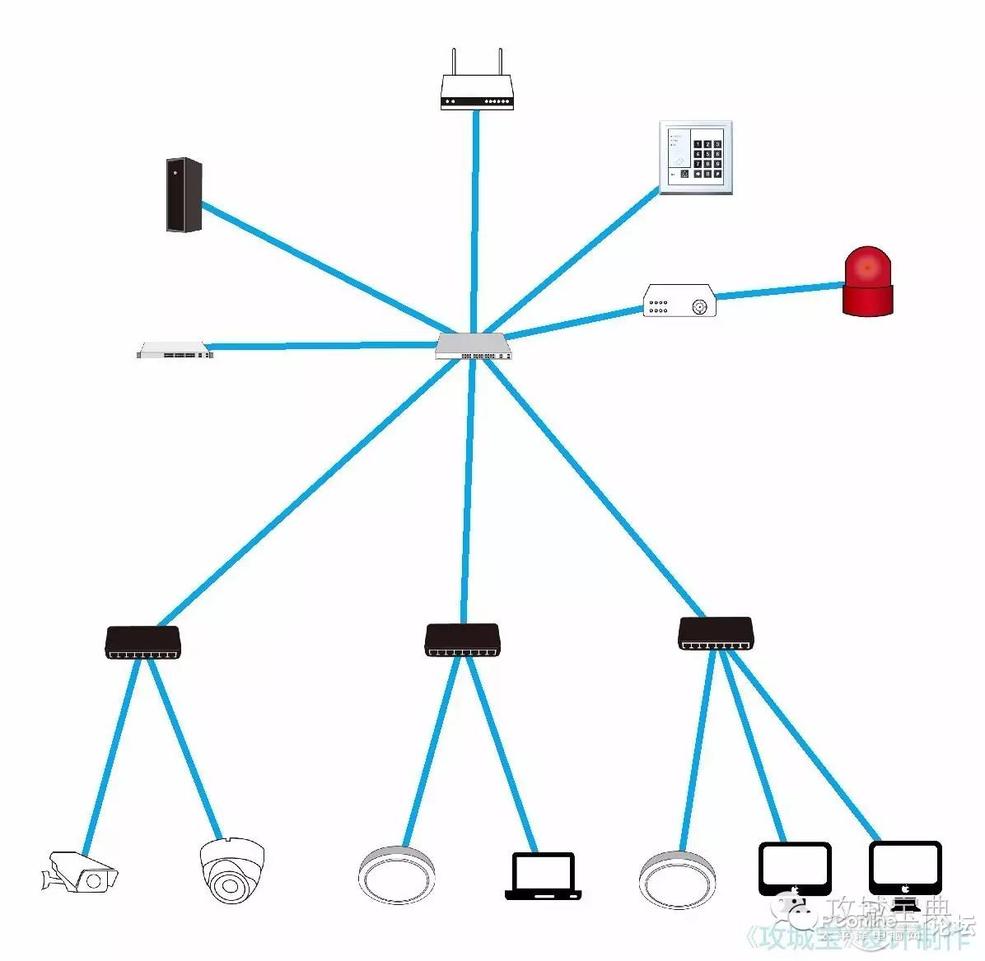

拓扑图设计

  • 终端决定接入层

    速度、POE、VLAN、上行带宽、光纤

  • 规模取舍汇聚层

速度、端口数、VLAN、端口聚合

  • 功能设计核心层

系统划分、VLAN与路由、冗余备份








报价清单表是整个方案书的重中之重!

能不能中标、能赚多少钱,所有的统计汇总都在这张表里!

一、大系统的报价,首先应合理划分子系统,比如视频监控子系统、综合布线子系统、报警巡更子系统、背景音乐子系统、闭路电视子系统、门禁对讲子系统、停车场子系统......

二、然后每个子系统的设备、辅材、耗材、施工费、税费应该列项齐全。

注意两点,一是线材的估算应留30%以上余量,因为损耗、绕弯是不可避免的。二是应说明可能的增补项,防范需求不准确或变动风险。

大型项目报价,应尽量采用定额法,定额是国家标准、且多年未变,按定额报价对承建方更有利。

正规招投标项目,应尽量咨询清楚评标标准,很有可能最低价被砍掉。

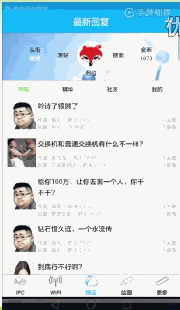

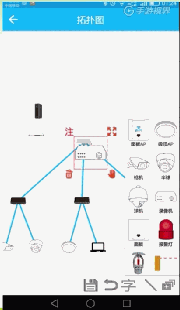

今天给大家介绍的手机绘图,是一款弱电工程专业工具APP,欢迎大家用应用宝搜索或扫码二维码可以下载!



总结一下!弱电方案的整体框架

平面图、拓扑图、报价表是骨架,小型工程有这三块就能签单开干啦。大型项目,方案的主体骨架也同样是这些。

需求分析、系统架构、关键设备选型,是方案书的肌肉,是对骨架的补充说明、文字扩展。

原发于攻城宝典微信公众号:SSC-GCBD
